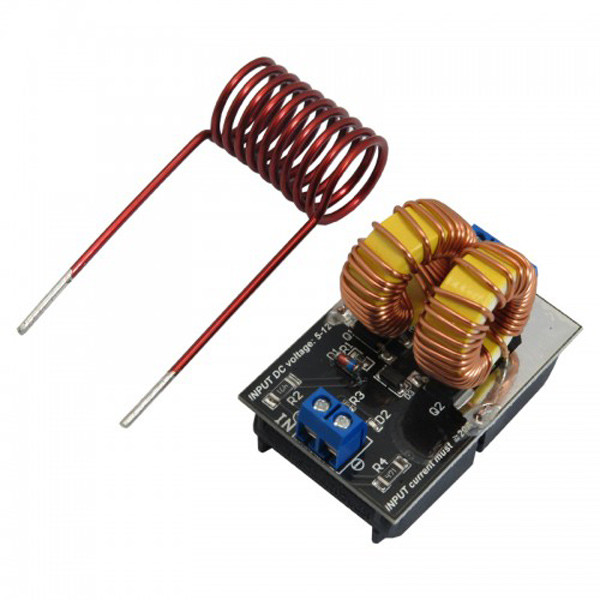

ماژول کوره القایی ZVS

کوره های القایی در مقایسه با کوره های سوخت فسیلی دارای مزایای فراوانی از جمله دقت بیشتر ، تمیزی و تلفات گرمایی کمتر و … است . همچنین در کوره هایی که در آنها از روشهای دیگر ، غیر القاء استفاده می شود ، اندازه کوره بسیار بزرگ بوده و در زمان راه اندازی و خاموش کردن آنها طولانی است . عبور جریان از یک سیم پیچ و استفاده از میدان مغناطیسی برای ایجاد جریان در هسته سیم پیچ ، اساس کار کوره های القایی را تشکیل می دهد . در این کوره ها از حرارت ایجاد شده توسط تلفات فوکو و هیسترزیس برای ذوب فلزات یا هرگونه عملیات حرارتی استفاده می شود.
نخستین کوره القایی که مورد بهره برداری قرار گرفت از شبکه اصلی قدرت تغذیه میشد و هیچگونه تبدیل فرکانسی صورت نمی گرفت . با توجه به اینکه افزایش فرکانس تغذیه کوره موجب کاهش ابعاد آن و بالا رفتن توان (تلفات) می شود ، برای رسیدن به این هدف ، در ابتدا منابع تغذیه موتور ژنراتوری مورد استفاده واقع گردید . هر چند با این منابع می توان فرکانس را تا حدودی بالا برد ، ولی محدودیت فرکانس و عدم قابلیت تغییر آن و در نهایت عدم تطبیق سیستم تغذیه با کوره ، دو عیب اساسی این سیستم ها به شمار میرفت. با توجه به این معایب ورود عناصر نیمه هادی به حیطه صنعت موجب گردید منابع تغذیه استاتیک جایگزین منابع قبلی شوند.

مشخصات

مدل : ZVS ولتاژ پایین ۱۲۰W
ولتاژ ورودی: ۵-۱۲ ولت
ابعاد ماژول: ۵۵*۴۷*۳۸ میلی متر
وزن محصول: ۱۱۰ گرم
طول کامل کویل (هسته با پایه ها) : طول: ۸۰ میلی متر
قطر داخلی کویل : ۷.۵ میلی متر
قطر خارجی کویل : ۲۲ میلی متر
قطر سیم لاک دار : ۲ میلی متر
تعداد دور هسته : ۱۰ دور
جریان در حالت بی باری : ۱.۵  آمپر
جریان در حالت کار کامل : بالای ۶.۵ آمپر ( به قطر آهن مورد گرمایش قرار گرفته متفاوت می باشد)
دقت شود قطرجسم گرم شده تا حد امکان بین ۱/۳ ~ ۱/۲ برابر قطر داخلی کویل گرمایش باشد ماکزیمم ۲.۳ برابر
در داخل بسته بندی کویل مناسب استفاده در این کوره ارائه می گردد

نحوه استفاده

• حتما موارد ایمنی را در استفاده از این دستگاه رعایت کنید، هنگام کار، از عینک های محافظ چشم، دستکش مخصوص و یک محافظ ضخیم مقاوم در برابر شکستکی و حرارت بین خود و دستگاه استفاده نمایید.
• سیم پیچ مخصوص این ماژول دارای ۱۰ دور از سیم لاکی ۲ میلی متری ساخته شده و به همراه برد ارانه می گردد.
